| N° de canaux monophasés: | 3 |
| N° de canaux triphasés: | 0 |
| Typologie: | Actionneur |
| Plage de Courant: | 4,5A |
| Tension Max: | 480V, 600V |
| Communication: | NO |
| Certifications: | CE / UKCA |
| Charge: | Resistive/ IRSW |
| Thermorégulation: | Optional |
| Energy Management: | OUI |
General Details

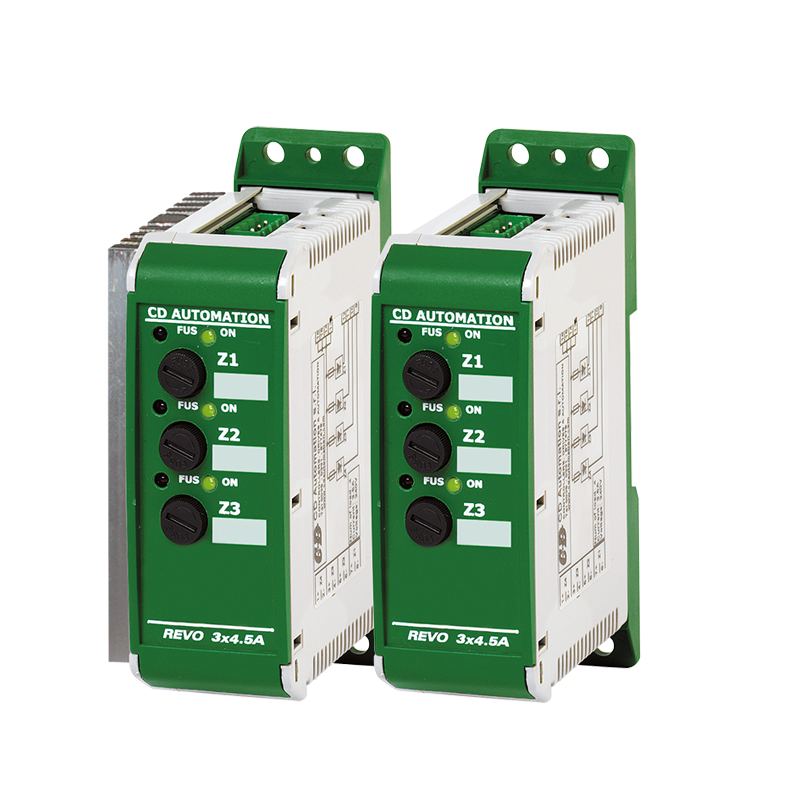

REVO SX – Relais statique multiple 3×4,5A
Le REVO Sx 3×4.5A est un relais statique (SSR) monophasé compact à trois branches, logé dans un boîtier frontal peu encombrant de 36x121mm.
Avec la série REVO Sx, CD Automation fournit trois unités SSR indépendantes de 4,5A, 240V max, chacune équipée de fusibles ultra-rapides intégrés et de porte-fusibles pour protéger les jonctions SCR internes. L’unité est également équipée de bornes à connexion rapide, garantissant une installation sans faille.
Ce relais SSR à trois branches est conçu avec un dissipateur thermique intégré, capable de gérer simultanément les trois canaux à 4,5A sous des températures ambiantes allant jusqu’à 40°C.
Principaux avantages
- Câblage simplifié pour une installation rapide
- Connexions rapides et sûres, même dans les espaces restreints
- Câblage sécurisé, installation rapide –> Gain de temps considérable
- Conception compacte –> Efficacité maximale de l’espace
Caractéristiques techniques
- 3 canaux 4,5A chacune
- Fusible et porte-fusible
- 3 Entrée SSR
- Indication de l’état ON-OFF
- Dissipateur thermique interne
Codes/Taille
REVO SX 3×4,5A – Codes d’Ordre

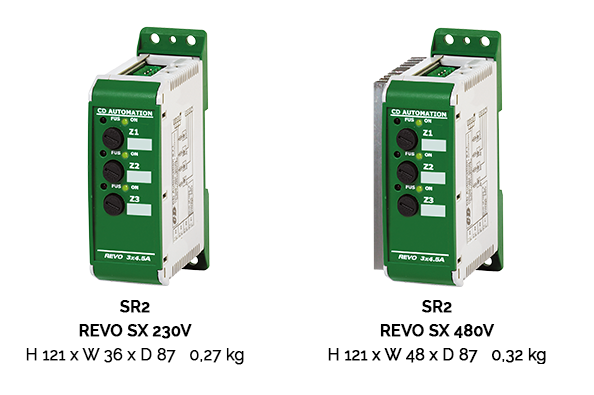

REVO SX 3×4,5A – Tailles et Dimensions
Documentation
REVO SX – Documentation
Catalog
Manuels
Italiano
| NOME FILE | DESCRIZIONE | LINGUA | Lien |
|---|---|---|---|
| ITA_REVO-SX-3-7 | Manuale d’uso Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | ITA | |
| ITA_REVO-SX-50-90 | Manuale d’uso Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | ITA |
English
| FILE NAME | DESCRIPTION | LANGUAGE | Lien |
|---|---|---|---|
| ENG_REVO-SX-3-7 | User Manual Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | ENG | |
| ENG_REVO-SX-50-90 | User Manual Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | ENG |
Français
| NOM DE FICHIER | DESCRIPTION | LANGUE | Lien |
|---|---|---|---|
| FRA_REVO-SX-3-7 | Manuel d’utilisation Revo SX 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | FRA | |
| FRA_REVO-SX-50-90 | Manuel d’utilisation Revo SX 50-90A (M-RSX-50-90) | FRA |
Deutsch
| DATEINAME | BESCHREIBUNG | SPRACHE | Lien |
|---|---|---|---|
| GER_REVO-SX-3-7 | Handbuch Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | GER | |
| GER_REVO-SX-50-90 | Handbuch Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | GER |
Modèles 3D
taille: SR2
Schémas
REVO SX 3×4,5A – Schémas de raccordement
