N° de canaux monophasés: | 2, 3 ou 4 |
N° de canaux triphasés: | 0 |
Typologie: | Actionneur |
Plage de Courant: | 3,5-7A ou 50-90A |
Tension Max: | 480V, 600V |
Communication: | NO |
Certifications: | CE / UKCA |
Charge: | Resistive / IRSW |
Thermorégulation: | Optional |
Gestion de l'énergie: | OUI |
Categories: Unités SCR - 1PH, Relais statiques REVO S, Relais d'état solide
- General Details
- Codes/Taille
- Documentation

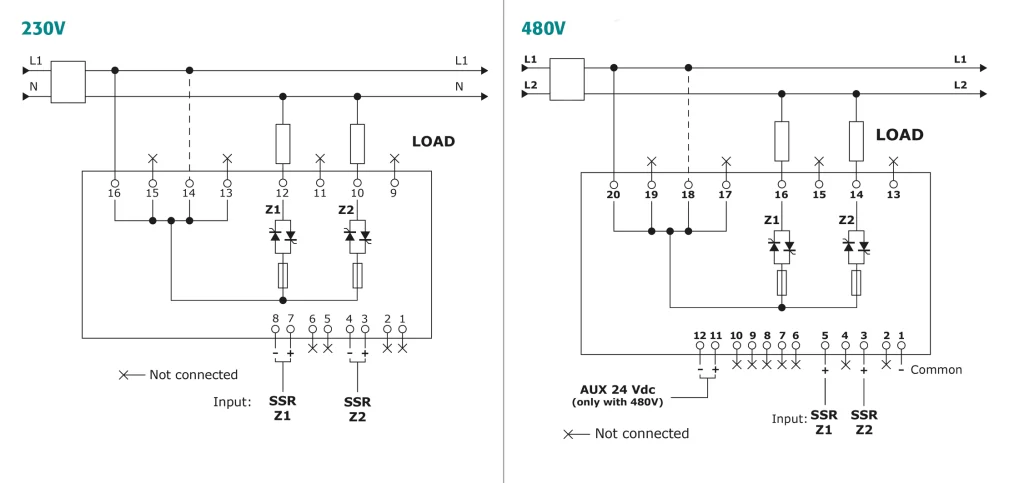

- Schémas
General Details
REVO SX
Relais Statique Multiple de 3.5 à 7A
- Relais Statique Multiple disponible dans les versions: 4×3,5A – 3×4,5A et 2x7A.
- Chaque Relais Statique est équipé d’un dissipateur et d’un circuit de démarrage.
- Tension Maximale 240V o 480V en option.
- Activation de typologie Zero Crossing ZC.
- Entrées SSR isolées.
- LED de signalisation On/Off.
- LED indiquant un défaut dans le fusible.
- Bornes de raccordement à vis distincts par puissance et entrées.
- Dimensions compactes: Longueur 36mm, Profondeur 86mm, Hauteur 121mm.
- Montage à Rail DIN ou panneau.
Relais Statique Multiple de 50 à 90A
- Disponibile in diversi tipi con due o tre canali indipendenti
- Activation Zero Crossing ZC
- Courants: 50, 60, 75 e 90A
- Voltage Maximal 480V o 600V
- Chaque unité comprend deux ou trois fusibles incorporés et des thyristors dans le circuit de démarrage.
- Entrée isolée.
- Montage à vis.
- Le REVO SX peut être utilisé dans applications avec beaucoup de zones, et en combinaison avec la série REVO PC pour la synchronisation de la puissance, la communication, la mesure et le diagnostic.
Codes/Taille
Documentation
REVO SX – Documentation
Catalog
Manuels
Italiano
NOME FILE | DESCRIZIONE | LINGUA | Lien |
---|---|---|---|
ITA_REVO-SX-3-7 | Manuale d’uso Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | ITA | |
ITA_REVO-SX-50-90 | Manuale d’uso Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | ITA |
English
FILE NAME | DESCRIPTION | LANGUAGE | Lien |
---|---|---|---|
ENG_REVO-SX-3-7 | User Manual Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | ENG | |
ENG_REVO-SX-50-90 | User Manual Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | ENG |
Français
NOM DE FICHIER | DESCRIPTION | LANGUE | Lien |
---|---|---|---|
FRA_REVO-SX-3-7 | Manuel d’utilisation Revo SX 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | FRA | |
FRA_REVO-SX-50-90 | Manuel d’utilisation Revo SX 50-90A (M-RSX-50-90) | FRA |
Deutsch
DATEINAME | BESCHREIBUNG | SPRACHE | Lien |
---|---|---|---|
GER_REVO-SX-3-7 | Handbuch Revo SX Solid-State Relay 4×3,5A / 3×4,5A / 2x7A (M-RSX-3,5-7) | GER | |
GER_REVO-SX-50-90 | Handbuch Revo SX Solid-State Relay 50-90A (M-RSX-50-90) | GER |
